हैवी-ड्यूटी मैनुअल लीवर चेन होइस्ट एक हाथ से संचालित होइस्ट है जो प्रयोग करने में आसान है और ले जाने में आसान है। यह मजबूत और पहनने योग्य है और इसमें उच्च सुरक्षा प्रदर्शन है। यह कारखानों, खानों, निर्माण स्थलों, डॉक, डॉक, वेयरहाउस आदि में उपयोग के लिए उपयुक्त है। मशीनों की स्थापना और कार्गो को उठाना, विशेष रूप से खुले और बिना बिजली के संचालन के लिए, इसकी श्रेष्ठता को दर्शाता है।
लीवर लहरा में विभिन्न क्षमता 500kg, 1ton, 2ton, 3ton, 5ton, 5ton, 10ton, 20ton के लिए HCB05, HCB10, HCB15, HCB20, HCB30, HCB50, HCB100, HCB200 के मॉडल हैं।
विशेषताएं:
- कॉम्पैक्ट डिजाइन design सभी स्टील निर्माण, हल्के हैंडपुल
- अधिकांश औद्योगिक अनुप्रयोगों के लिए 2,200 पौंड उठाने की क्षमता पर्याप्त से अधिक है
- हाथ से संचालित होइस्ट लोड-शेयरिंग गियर का उपयोग करता है जो भारी भार उठाना आसान बनाता है
- ओवर-लोड की चेतावनी के लिए धीरे-धीरे झुकने के लिए डिज़ाइन किए गए ड्रॉप-जाली हुक।
- CE सुरक्षा मानक को पूरा करने के लिए बनाया गया है
i- लिफ्ट नं। | 2110601 | 2110602 | 2110603 | 2110604 | 2110605 | 2110606 | 2110607 | 2110608 | |
नमूना | HCB05 | HCB10 | HCB15 | HCB20 | HCB30 | HCB50 | HCB100 | HCB200 | |
निर्धारित क्षमता | किलोग्राम (पौंड) | 500(1100) | 1000(2200) | 1500(3300) | 2000(4400) | 3000(6600) | 5000(11000) | 10000(22000) | 20000(44000) |
मानक उठाने की ऊँचाई | मिमी (।) | 2500/3000(100/120) | 3000/5000(120/200) | ||||||
परीक्षण लोड | केएन | 6.3 | 12.5 | 18.8 | 25 | 37.5 | 62.5 | 125 | 250 |
क्षमता निर्धारित करने का प्रयास | एन | 160 | 310 | 360 | 320 | 360 | 400 | 430 | 430 |
भार श्रृंखला की संख्या गिरती है | 1 | 1 | 1 | 2 | 2 | 2 | 4 | 8 | |
हुक्स एच के बीच न्यूनतम | मिमी (।) | 280(11) | 300(12) | 360(14.2) | 380(15) | 470(18.5) | 600(23.6) | 730(28.7) | 1000(40) |
दीया। भार श्रृंखला का | मिमी (।) | O6 * 18 | O6 * 18 | Ø8 * 24 | O6 * 18 | Ø8 * 24 | Ø10 * 30 | Ø10 * 30 | Ø10 * 30 |
(0.2*0.7) | (0.2*0.7) | (0.3*0.9) | (0.2*0.7) | (0.3*0.9) | (0.4*1.2) | (0.4*1.2) | (0.4*1.2) | ||

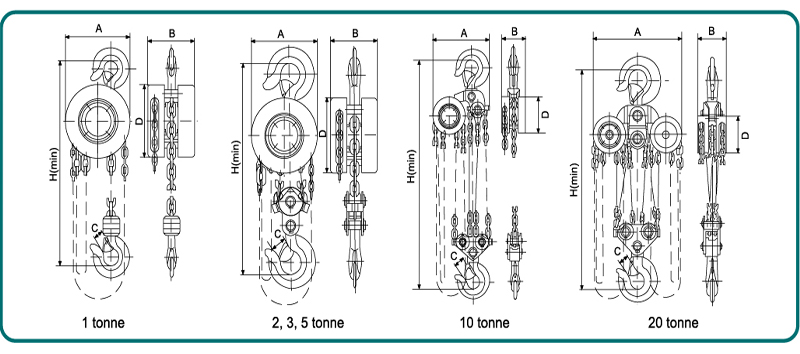

आयाम | एक मिमी (इंच) | 142(5.6) | 142(5.6) | 178(6.8) | 142(5.6) | 178(6.8) | 210(8.3) | 358(14.1) | 580(22.8) |
बी मिमी (में।) | 130(5.1) | 122(4.8) | 139(5.6) | 122(4.8) | 139(5.6) | 162(6.4) | 162(6.4) | 189(7.4) | |
सी मिमी (में।) | 24(0.9) | 28(1.1) | 32(1.2) | 34(1.3) | 38(1.5) | 48(1.9) | 62(2.4) | 82(3.2) | |
डी मिमी (में।) | 142(5.6) | 142(5.6) | 178(6.8) | 142(5.6) | 178(6.8) | 210(8.3) | 358(14.1) | 580(22.8) |
परिचालन प्रक्रिया:
1. यह केबल पुल अधिभार का उपयोग करने के लिए कड़ाई से मना किया गया है।
2. जनशक्ति के अलावा अन्य शक्तियों के साथ काम करना सख्त मना है।
3. उपयोग से पहले, सुनिश्चित करें कि भागों बरकरार हैं, पारेषण भागों और उठाने श्रृंखला अच्छी तरह से चिकनाई कर रहे हैं, और निष्क्रिय स्थिति सामान्य है।
4. जाँच करें कि क्या ऊपरी और निचले हुक को उठाने से पहले लटका दिया जाता है, और उठाने की श्रृंखला को लंबवत लटका दिया जाना चाहिए। कोई मुड़ लिंक नहीं होना चाहिए, और डबल-पंक्ति श्रृंखला के निचले हुक फ्रेम को चालू नहीं करना चाहिए।
5. ऑपरेटर को ब्रेसलेट के पहिये के रूप में उसी विमान में खड़ा होना चाहिए, ताकि ब्रेसलेट का पहिया एक दक्षिणावर्त दिशा में घूमे, ताकि भार उठाया जा सके; जब कंगन को उलट दिया जाता है, तो वजन धीरे-धीरे कम किया जा सकता है।
6. जब भारी वस्तुओं को उठाना, किसी भी कार्य को करने या भारी दुर्घटनाओं से बचने के लिए भारी वस्तुओं के नीचे चलने के लिए कड़ाई से मना किया जाता है।
7. उठाने की प्रक्रिया को ध्यान में रखते हुए, कोई फर्क नहीं पड़ता कि वजन बढ़ता है या गिरता है, जब ब्रेसलेट खींचा जाता है, तो बल भी और कोमल होना चाहिए। कंगन कूद या स्नैप रिंग से बचने के लिए अत्यधिक बल का उपयोग न करें।
8.अगर ऑपरेटर पाता है कि पुल बल सामान्य पुल बल से अधिक है, तो इसे तुरंत उपयोग करना बंद कर देना चाहिए। दुर्घटनाओं को रोकने के लिए आंतरिक संरचना को नुकसान को रोकें।
9. भारी वस्तु सुरक्षित और सुरक्षित रूप से उतरने के बाद, हुक को श्रृंखला से हटा दें।
10. उपयोग के बाद, धीरे से संभाल, एक सूखी, हवादार जगह में डाल दिया, और चिकनाई तेल लागू करें।
