QSL1000 spring lift table

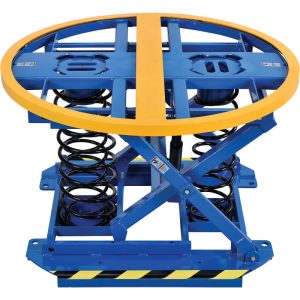

Compare with general lift tables, this QSL1000 series spring lift table is a rotating lift table which can automatically maintain a load at the ideal height for manual loading and unloading without any electric or any manual operation, this pallet & spring lever loader can automatically maintain at the top of the load as the working height to  reduce the discomfort of long-term bending just with the spring force of the spring and the gravity of the cargo.

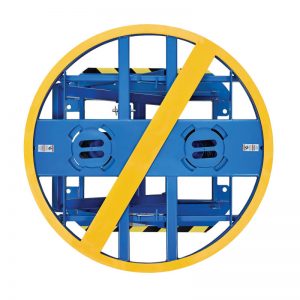

It is also a rotaing lift table as it can realize the operation of each side by rotating the surface of the spring loader, so the workers can easily complete all loading and unloading works just keep the same posture. Not only improves productivity but also protects workers from long time bending.

कोई शक्ति की आवश्यकता नहीं है, पोजिशनर अधिकतम भार भार लेवलिंग के लिए तीन स्प्रिंग्स के साथ आता है। लाइटर लोड आवश्यकताओं के लिए आसानी से एक या दो स्प्रिंग्स निकालें।

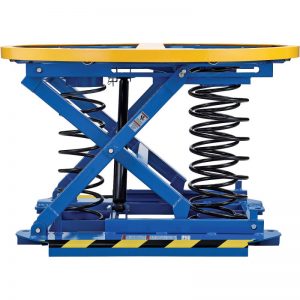

चूंकि स्प्रिंग लेवल लोडर में वजन जोड़ा जाता है, इसलिए यह स्प्रिंग्स को प्लेटफॉर्म की ऊंचाई को कम करने के लिए संकुचित करता है। जैसे ही वजन हटाया जाता है, स्प्रिंग्स का विस्तार होता है, जिससे प्लेटफॉर्म की ऊंचाई बढ़ जाती है। एक बार ठीक से अधिकतम लोड वजन के लिए कैलिब्रेट किए जाने के बाद, लिफ्ट स्वचालित रूप से एक एर्गोनोमिक ऊंचाई पर रहेगी।

भार भार सीमा 440 पाउंड है। से 4,400 ली। मानक टर्नटेबल आसान लोड एक्सेस के लिए 360 ° रोटेशन की अनुमति देता है। कांटा जेब भी वसंत स्तर लोडर के repositioning के लिए मानक आते हैं।

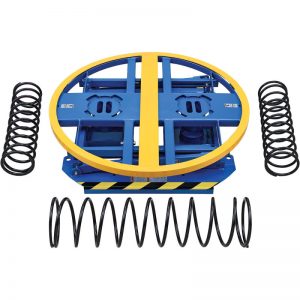

इसमें विभिन्न आकारों के साथ 3 स्प्रिंग्स शामिल हैं, आप उन्हें क्षमता और आपकी ज़रूरत के अनुसार स्वतंत्र रूप से समूहित कर सकते हैं। फोर्कलिफ्ट "पॉकेट" से लैस विभिन्न कार्य क्षेत्रों के बीच परिवहन को सक्षम बनाता है। "लिफ्ट टेबल मूवर" उन क्षेत्रों के लिए भी वैकल्पिक है जो फोर्कलिफ्ट अनुपलब्ध हैं।






i- लिफ्ट नं।1313601
नमूनाQSL1000
क्षमता किलो (पौंड।)200-2000(440-4400)
संकुचित ऊंचाई मिमी (।)240(9.4)
विस्तारित ऊंचाई मिमी (।)710(28)
घूमती हुई अंगूठी, बाहर दीया। मिमी (।)1110(44)
घूमती हुई अंगूठी, दीया के अंदर। मिमी (।)1035(40.7)
आधार फ्रेम की लंबाई मिमी (।)1150(45.3)
बेस फ्रेम चौड़ाई मिमी (।)930(36.6)
3 स्प्रिंग्स के साथबड़ा, मध्य, छोटा

स्प्रिंग लिफ्ट टेबल का फ्रेम 4400 पाउंड तक का भार संभाल सकता है। विभिन्न फूस के भार के लिए इकाई को अनुकूलित करने के लिए, स्प्रिंग्स को बदल दिया जाता है। स्प्रिंग्स को पूरी तरह से लोड किए गए फूस के वजन और ऊंचाई से मेल खाने के लिए चुना जाता है। एक इकाई में एक से तीन स्प्रिंग्स हो सकते हैं। हर बार जब फूस का वजन या फूस की ऊंचाई को बदल दिया जाता है, तो स्प्रिंग्स को भी बदलना पड़ सकता है। निर्देश आपको दिखाएंगे कि स्प्रिंग्स का चयन कैसे किया जाता है। प्रत्येक स्प्रिंग को एक छोर पर पेंट मार्क के साथ रंग-कोडित किया गया है।

स्प्रिंग एक्टीवेटेड लेवल लोडर यूनिट में हमेशा कम से कम एक स्प्रिंग होता है। इस वसंत में एक नारंगी निशान है, और दूसरों की तुलना में व्यास में बड़ा है। इस बड़े वसंत को हमेशा इकाई के पीछे के पास रखा जाता है।
